工业流体系统和建筑设备系统的核心；压力容器、换热设备和供水设备是三个密切相关、经常协同工作。

简单来说，它们的关系可以概括为：

在一个完整的流体处理系统（尤其是热水系统）中，供水设备是“动力源”，换热设备是“温度调节器”，而压力容器是“稳定器和安全阀”。三者缺一不可，共同保证系统稳定、安全、高效地运行。

下面91视频在线看来详细解析它们各自的作用和相互关系。

1. 各自的核心功能

设备类型 核心功能 常见例子

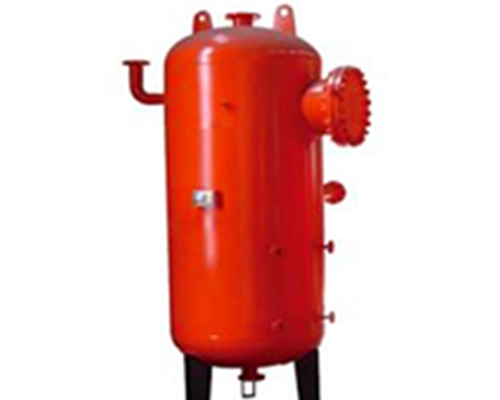

压力容器 承受和维持压力。它是一个封闭的容器，用于储存带压的液体或气体，稳定系统压力，减少水泵频繁启停，并保证安全。 囊式膨胀罐、空气罐、储气罐、蒸汽锅炉的锅筒

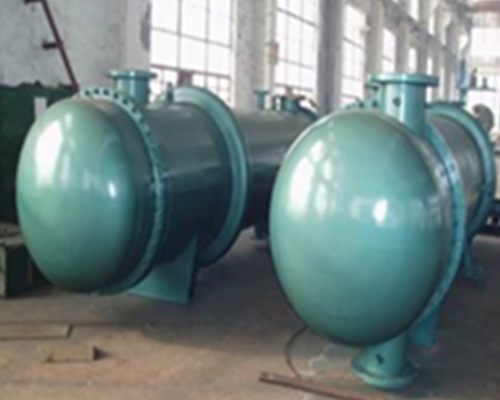

换热设备 进行热量交换。让两种不同温度的流体在其中进行热传递，以达到加热或冷却其中一种流体的目的。 板式换热器、壳管式换热器、锅炉、冷却器

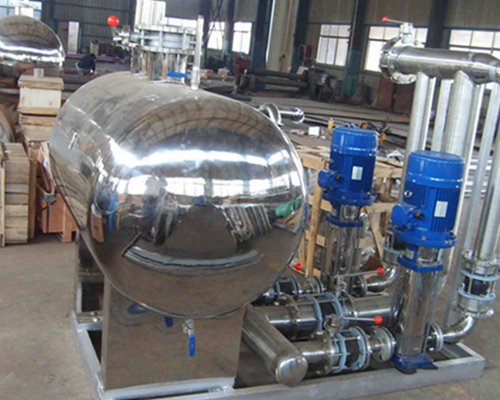

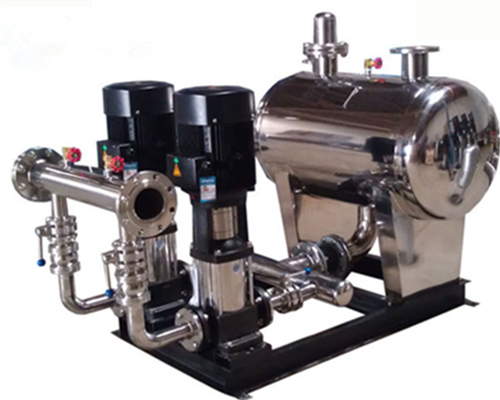

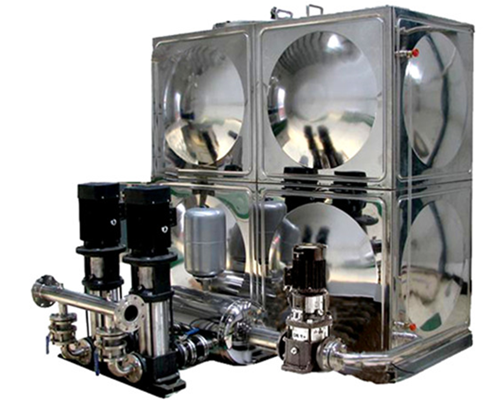

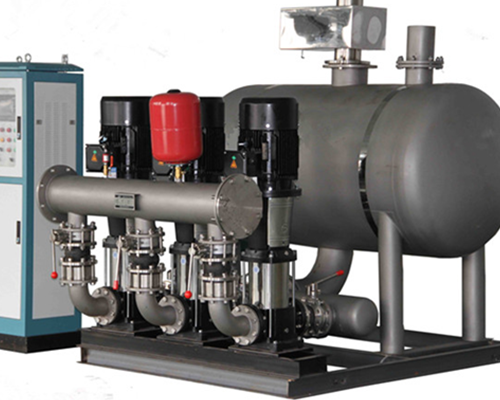

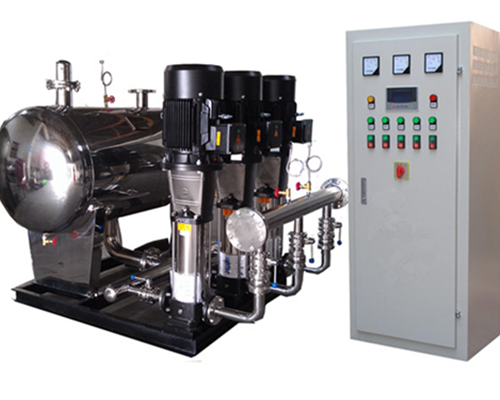

供水设备 提供水流动力。为核心系统（如供水、供暖、冷却）提供所需的水流量和水压。 水泵、水泵机组、变频供水设备、气压供水设备

2. 它们如何协同工作？（以楼宇热水供暖系统为例）

这是一个非常典型的应用场景，可以清晰地展示三者的关系。

系统目标： 为整栋大楼提供稳定的生活热水和采暖热水。

工作流程：

1. 热源侧（一次侧）：

   · 供水设备（水泵1） 启动，推动热媒（可能是高温蒸汽或过热水）在锅炉和换热设备之间循环。

   · 压力容器（膨胀罐1） 安装在一次侧管路上，用于吸收热媒受热后的体积膨胀，防止一次侧系统压力超限。

2. 换热过程：

   · 换热设备（如板式换热器） 是核心。一次侧的高温热媒流过换热器的一侧，将热量传递给另一侧的冷水（二次侧）。

   · 冷水被加热成91视频在线看需要的热水。

3. 用户侧（二次侧）：

   · 被加热后的热水，由另一套供水设备（水泵2） 输送到大楼的各个用户末端（如水龙头、暖气片）。

   · 另一个压力容器（膨胀罐2） 安装在二次侧管路上，用于吸收用户侧水受热后的体积膨胀，稳定二次侧的系统压力，并保护水泵。

在这个系统中：

· 换热设备 是能量转换的“心脏”，负责制造热水。

· 供水设备（水泵） 是系统的“血液循环系统”，负责让水流起来。

· 压力容器（膨胀罐） 是系统的“肺”或“压力缓冲器”，负责平衡压力，保证系统平稳呼吸，安全运行。

3. 其他关系场景

场景一：简单的气压供水系统

在这种系统中，压力容器和供水设备直接结合。

· 供水设备：水泵。

· 压力容器：气压罐（或囊式膨胀罐）。

· 关系：水泵向气压罐内打水，压缩罐内的空气，从而储存水和能量。当用户用水时，压缩空气将水压出，无需立即启动水泵。这实现了稳定供水压力、保护水泵和节能的目的。在这里，换热设备不是必须的。

场景二：工业冷却系统

· 换热设备：冷却塔或蒸发式冷凝器，负责将工艺设备的热量散发到大气中。

· 供水设备：循环水泵，负责将冷却水在工艺设备和冷却塔之间循环。

· 压力容器：在封闭的循环水路上设置膨胀罐，以容纳水温变化引起的水体积变化，维持系统压力稳定。

场景三：锅炉系统

锅炉本身就是一个集成的复合设备：

· 它本身就是一个巨大的压力容器，因为它必须在压力下产生蒸汽或热水。

· 它内部包含复杂的换热设备（炉膛、水冷壁、烟管等），燃料燃烧的热量通过它们传递给水。

· 它需要外部的供水设备（给水泵）向其持续供水。

总结

关系维度 描述

功能互补 三者分别解决“动力”、“温度”、“压力”这三个流体系统的核心问题，功能上紧密互补。

系统集成 在现代工程中，它们常常被设计成一个完整的系统，例如“换热机组”或“定压补水装置”，其中就集成了水泵、换热器和膨胀罐。

安全依赖 压力容器为整个带压系统（尤其是涉及加热的系统）提供了至关重要的安全保证，保护了昂贵的换热设备和供水设备。

设计关联 在设计阶段，换热设备的选型会影响系统所需的总流量和温差，从而决定供水设备（水泵）的型号；而系统的温度和压力工况，则直接决定了所需压力容器的容积和承压等级。

总而言之，压力容器、换热设备和供水设备是流体系统工程中三位一体的核心组成部分。理解它们各自的作用和相互关系，是设计、操作和维护任何热水、供暖、空调或工业流程系统的基础。
